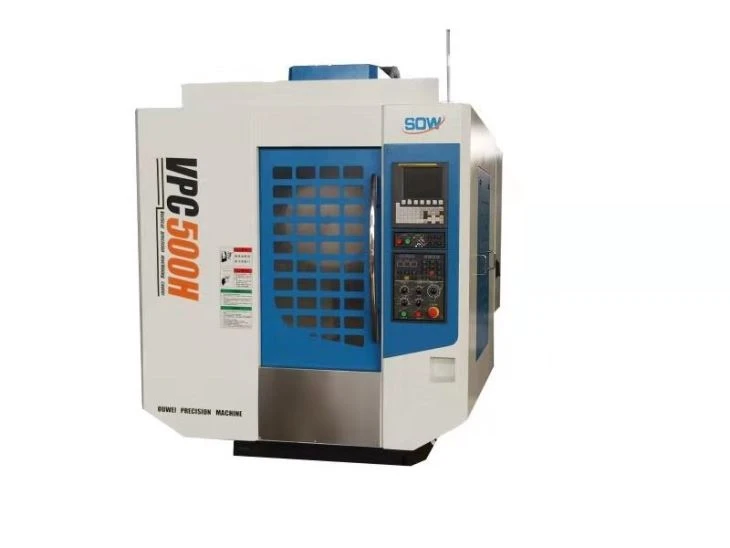

CNC horizontālajam un vertikālajam apstrādes centram ir daudz priekšrocību, un to var plaši izmantot mehāniskās ražošanas, ķīmiskās inženierijas, automašīnu, tvaikoņu kuģu uc jomās.
Galvenās specifikācijas:
Virsraksts | SK50P （S） | |
Gultas maksimālais griešanās diametrs mm | φ500 | |
Maksimālais pagrieziena diametrs uz seglu mm | 80280 | |
Maksimālais pagrieziena diametrs mm | φ500 / 350 1 | |
Maksimālais sagatavi garums mm | 710/620; 960/870; 1460/1370; 1960/1870; 2960/2870 | |
Maksimālais pagrieziena garums mm | 570/500; 820/750; 1320/1250; 1820/1750; 2820/2750 | |
Galvenās vārpstas atvere mm | φ77 （pēc izvēlesφ82） | |
Galvenā vārpstas urbuma diametra vārpstas galviņas tips | ISO702 / ⅠA2-8 （izvēlesD8） | |
Vārpstas ātrums r / min | 3 maiņu bezpakāpju 21-1620 H: 162-1620 M: 66-660 L: 21-210 | |
Vārpstas konusveida caurums | Metriskā sistēma 1:20 | |
Vārpstas maksimālais griezes moments Nm | 800 | |
Ātrais ātrums uz priekšu （Maks.） M / min | X ass: 6 (specifisko vērtību skat. Specifikāciju elektrisko parametru tabulā) | |
Z ass: 8 (specifisko vērtību skat. Specifikāciju elektrisko parametru tabulā) | ||
Skrūvju piķis mm | X līdz : 5 Z līdz : 6 | |
Instrumentu turētāja ietilpība | 4 (standarta konfigurācija) / 6 (atlasiet konfigurāciju) | |
Naža komplekta platums (mm) | 200X200 | |
Instrumentu turētājs nodrošina maksimālu instrumentu sadaļu mm × mm | 25 × 25 | |
Instrumenta post strokemm | X virziens: 295/23 5 (sešu pozīciju instrumenta turētājs) | |
Z līdz : 600/850/1350/1850/2850 | ||
Astes piedurknes diametrs mm | φ75 （φ80 hidrauliskais atlikums） | |
Astes piedurknes konusveida MT Nr. | MT Nr.5 （MT Nr.3 Vārpstas hidrauliskais astes sēdeklis） | |
Astes piedurknes maksimālais gājiens mm | 150 （130 hidrauliskā aizmugurējā daļa） | |
Astes kravas horizontālā regulēšana mm | ± 15 | |
Galvenais motors | 7,5kWServo motors | |
Galvenās piedziņas trīsstūra josta | B75 Sakne4 | |
Mašīna instrumenta izmēri (garums × platums × augstums) mm × mm × mm | 2450 × 1500 × 1700 | |
Iesaiņojuma izmērs (garums × platums × augstums) cm × cm × cm | 308 (325) 2 × 186 × 225 | |
Darbgaldu neto svars Darbgaldu neto svars kg | 2050. gads | |
Caur caurumu dobais patronas | φ52 fer Skatiet caurumu caurumu uck | |
2. piezīme ：（） Iekšējais izmērs ir darbgalda ar hidraulisko staciju lielums. | ||
1 Laba konstrukcijas stingrība
1.1. Pieņemt augstas izturības zema sprieguma čuguna materiālus un sveķu smilšu liešanas tehnoloģiju gultas, kolonnu, gultas seglu, vārpstas kārbas, darba galda utt. Gadījumā. Pēc divreizējas manuālas novecošanas apstrādes tai ir laba stabilitāte, augsta izturība un stabils un uzticama precizitāte.
1.2. Pieņemiet lielu sliedes izkārtojumu un precīzu slīpēšanu uz sliedes montāžas virsmas ar augstu kombinēto stingrību un stabilitātes precizitāti.
2 Galvenais piedziņa
2.1. Mašīna veic tiešu savienojumu starp maiņstrāvas servodzinēju un vārpstu. Transmisijas sprauga ir maza, ar zemu troksni un augstu precizitāti. Standarta vārpstas maksimālais ātrums ir 20000 apgr./min.
2.2 Vārpstas komponentus piegādā Taivānas profesionālie ražotāji, un gultņu marka ir pazīstama. Vārpstu uzmanīgi saliek nemainīgas temperatūras iekārtā, veicot vairāk nekā 4h temperatūras paaugstināšanās testu ar lielāko ātrumu, kā arī veicot precīzu dinamiskā līdzsvara korekciju, lai nodrošinātu tās augsto kvalitāti.
2.3 Vārpstai ir piemērota slēgta eļļošanas sistēma, kas darbojas nevainojami. Tas arī var novērst gaisa putekļu un skaidu šķidruma iekļūšanu, lai vārpstas gultnis darbotos vidē, kurā nav piesārņojuma.
2.4. Aprīkots ar eļļas dzesētāju, vārpstas uzmavai var izmantot cirkulējošu dzesēšanu, lai kontrolētu vārpstas temperatūras paaugstināšanos, efektīvi aizsargātu vārpstas sastāvdaļas un pagarinātu vārpstas kalpošanas laiku.
3 Padeves piedziņa
3.1. Padeves piedziņas sistēma nodrošina tiešu saikni starp visu ciparu maiņstrāvas servodzinēju un lodveida skrūvi, savienojot, lai samazinātu pārvades pakāpes un uzlabotu kustības reakcijas ātrumu. Lai samazinātu rotācijas inerci, savienojumi tiek importēti ar lielu izturību un nelielu inerci.
3.2 lodīšu skrūves tiek importētas no oriģinālās Taivānas augstas precizitātes C3 skrūves (X, Y skrūve φ28 mm, Z skrūve φ30 mm); tas ir aprīkots ar ievestu precīzu bloķēšanas uzgriezni un elastīgu sakabi, un tas ir saprātīgi iepriekš izstiepts pirms uzstādīšanas, lai novērstu montāžas kļūdas.
3.3 Visas trīs padeves vārpstas pēc montāžas pieņem augstas precizitātes lāzera interferometru, kas var precīzi izmērīt pārvades saites kļūdu un kompensēt skrūves soli un klīrensu sistēmā, lai vārpstas precīzāk pārvietotu savas pozīcijas, lai nodrošinātu pozicionēšanas precizitāti. atkārtota pozicionēšana.
3.4 Trīsceļu padevei tiek izmantota lineāra vadotne (platums 30 mm). Sliedes laidums ir liels, ņemot vērā kravnesību un padarot mašīnas reakcijas ātrumu labāku.
